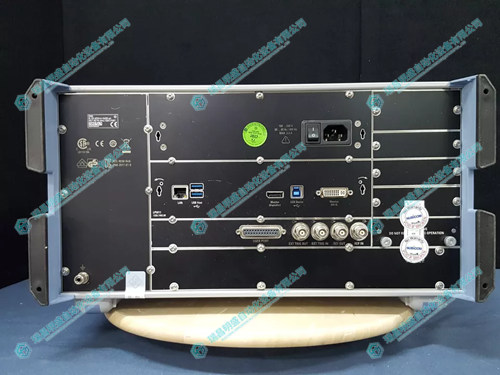

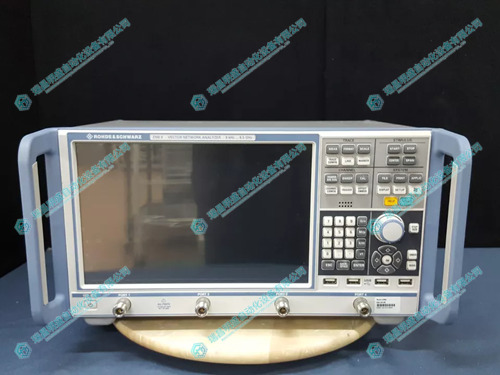

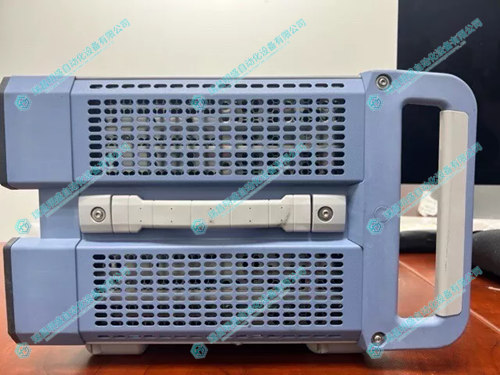

R&S ZNB8矢量网络分析仪

1.产 品 资 料 介 绍：

中文资料：

R&S ZNB8 矢量网络分析仪是德国Rohde & Schwarz（R&S）公司生产的一款高性能矢量网络分析仪（VNA），主要用于射频（RF）和微波测试，适用于天线、滤波器、放大器、射频电路、无源/有源器件等的测量。

R&S ZNB8 主要特点

1. 频率范围

• 9 kHz 至 8 GHz（支持宽带测量）。

 2. 高精度 & 低噪声

• 动态范围：> 140 dB（典型值，10 Hz IF 带宽）。
• 低迹线噪声：< 0.004 dB RMS（IF 带宽 10 kHz 时）。
• 低本底噪声：-120 dBm，适用于高精度测量。

 3. 快速测量速度

• 速度快：测量时间仅需 4 ms（401 点），适用于高吞吐量生产测试。
• 支持多端口测量，可同时测试多个射频通道，提高效率。

 4. 大触摸屏 & 友好界面

• 配备 12.1 英寸高分辨率触摸屏，操作直观。
• 多窗口显示，支持用户自定义布局，可同时查看多个参数。

 5. 多种端口配置

• 2 端口 / 4 端口可选，支持差分测量，适用于不同应用需求。
• 低插入损耗、出色的源匹配性能，适合高精度测量。

 6. 强大测量功能

• S 参数测量（S11、S21、S12、S22），适用于滤波器、放大器等网络分析。
• 时域分析（TDR），适用于高速信号完整性分析，如 PCB 走线、连接器、封装等。
• 谐波测量、互调失真（IMD）分析，适用于有源器件测试。
• 脉冲测量，可用于雷达、无线通信等应用。

 7. 兼容多种接口

• GPIB、USB、LAN（VXI-11）、SCPI 远程控制，可集成至自动化测试系统。
• 支持 Python、LabVIEW、MATLAB 编程，方便工程师开发测试方案。

英文资料：

The R&S ZNB8 Vector Network Analyzer is a high-performance Vector Network Analyzer (VNA) produced by Rohde&Schwarz (R&S) in Germany. It is mainly used for radio frequency (RF) and microwave testing, and is suitable for measuring antennas, filters, amplifiers, RF circuits, passive/active devices, etc.

e777乐彩线路检测Main features of R&S ZNB8

1. Frequency range

e777乐彩线路检测9 kHz to 8 GHz (supports broadband measurement).

2. High precision&low noise

Dynamic range:> 140 dB (typical value, 10 Hz IF bandwidth).

Low trace noise:< 0.004 dB RMS (at an IF bandwidth of 10 kHz).

Low background noise:- 120 dBm, suitable for high-precision measurement.

3. Quickly measure speed

Fast speed: Measurement time only takes 4 ms (401 points), suitable for high-throughput production testing.

e777乐彩线路检测Support multi port measurement, capable of testing multiple RF channels simultaneously to improve efficiency.

4. Large touch screen&user-friendly interface

e777乐彩线路检测Equipped with a 12.1-inch high-resolution touch screen, the operation is intuitive.

Multi window display, supports user-defined layout, and can view multiple parameters simultaneously.

e777乐彩线路检测5. Multiple port configurations

e777乐彩线路检测2-port/4-port options are available, supporting differential measurement and suitable for different application requirements.

e777乐彩线路检测Low insertion loss, excellent source matching performance, suitable for high-precision measurement.

6. Powerful measurement function

e777乐彩线路检测S-parameter measurement (S11, S21, S12, S22), suitable for network analysis of filters, amplifiers, etc.

e777乐彩线路检测Time Domain Analysis (TDR) is suitable for high-speed signal integrity analysis, such as PCB routing, connectors, packaging, etc.

e777乐彩线路检测Harmonic measurement and intermodulation distortion (IMD) analysis, suitable for active device testing.

Pulse measurement can be used for applications such as radar and wireless communication.

e777乐彩线路检测7. Compatible with multiple interfaces

e777乐彩线路检测GPIB, USB, LAN (VXI-11), SCPI remote control, can be integrated into automated testing systems.

Supports programming with Python, LabVIEW, and MATLAB, making it convenient for engineers to develop testing solutions.
