Motorola MVME5100 多功能 I/O 模块
1.产 品 资 料 介 绍：
中文资料：
一、产品概述
Motorola MVME5100 是一款基于 VMEbus 架构e777乐彩线路检测 的高性能多功能 I/O 模块，隶属于 Motorola（后归属 Emerson / Artesyn / Abaco Systems）的 VME 嵌入式系统产品线。该模块为工业控制、通信、航空航天与国防等领域提供强大的处理能力与丰富的输入/输出支持。
二、核心处理能力
| 项目 | 参数说明 |
|---|---|
| CPU | PowerPC 750 或 PowerPC 7400 系列（运行频率 400~500 MHz） |
| 内存 | SDRAM 最大支持 512MB（板载 ECC） |
| Flash ROM | 最大支持 64MB |
| L2 Cache | 1MB 高速二级缓存 |
| 芯片组支持 | MVME5100 提供内置 PCI-to-VME 桥接芯片（Tundra Universe-II） |
三、输入/输出（I/O）接口支持
| 接口类型 | 说明 |
|---|---|
| 串口 | 2 个异步串行端口（RS-232） |
| 以太网 | 10/100 Mbps 以太网端口（RJ45） |
| USB 接口 | 一般不含原生 USB，需扩展 |
| 并口 | 1 个并行打印机端口（可选） |
| 实时时钟 RTC | 带电池备份 |
| 控制总线 | 提供多路 VMEbus 控制及主/从访问逻辑 |
| 可扩展 I/O | 支持 PMC 插槽扩展（最多 2 个 PCI Mezzanine Cards） |
英文资料：
1、 Product Overview
e777乐彩线路检测The Motorola MVME5100 is a high-performance multifunctional I/O module based on the VMEbus architecture, belonging to Motorola's (later Emerson/Artesyn/Abaco Systems) VME embedded system product line. This module provides powerful processing capabilities and rich input/output support for fields such as industrial control, communication, aerospace, and defense.
2、 Core processing capability
Project parameter description
CPU PowerPC 750 or PowerPC 7400 series (operating frequency 400~500 MHz)
SDRAM memory supports a maximum of 512MB (on-board ECC)
Flash ROM supports a maximum of 64MB
e777乐彩线路检测L2 Cache 1MB high-speed L2 cache
e777乐彩线路检测The chipset supports MVME5100 with built-in PCI to VME bridge chip (Tundra Universe II)
3、 Input/Output (I/O) interface support
e777乐彩线路检测Interface Type Description
Two asynchronous serial ports (RS-232)
e777乐彩线路检测Ethernet 10/100 Mbps Ethernet port (RJ45)
USB interfaces generally do not include native USB and require expansion
e777乐彩线路检测Parallel port for one parallel printer (optional)
Real time clock RTC with battery backup
The control bus provides multiple VMEbus controls and master/slave access logic
Scalable I/O supports PMC slot expansion (up to 2 PCI Mezzanine Cards)

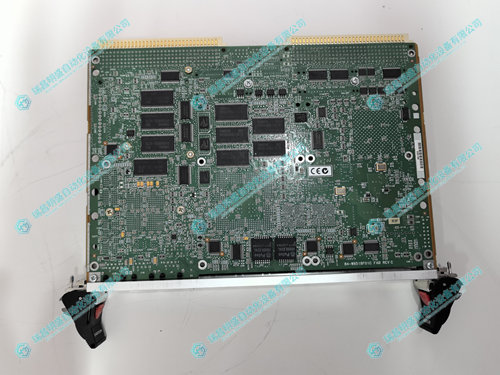

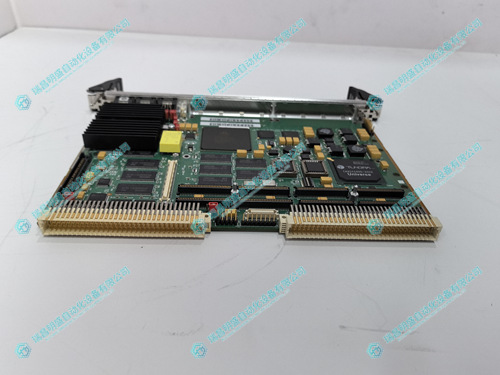

2.产 品 展 示
